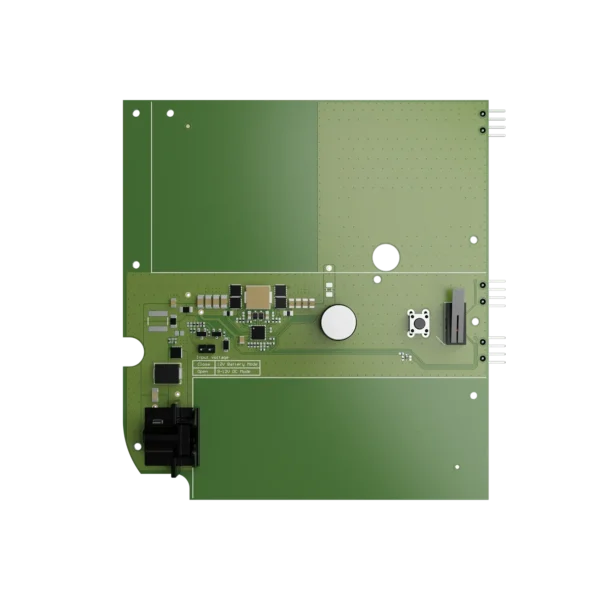

AJAX 12V PSU for NVR

Aprašymas

Paskirtis

Ajax 12V PSU modulis skirtas integruoti į „Ajax NVR“ (tinkamo modelio) korpusą ir užtikrinti, kad vaizdo įrašymo įrenginys galėtų būti maitinamas tiesiogiai iš žemos įtampos šaltinio (pvz., iš baterijos ar UPS), o ne iš įprasto tinklo 110/230 V. Taip sistema tampa mažiau priklausoma nuo miesto elektros tinklo, ją galima montuoti ten, kur pagrindinės elektros galios tiekimas yra nestabilus arba kai reikalingas ilgalaikis veikimas be pertraukos.

Pagrindinės funkcijos

• AJAX 12V PSU modulį montuojama tiesiai NVR viduje, vietoje standartinio maitinimo bloko.

• Palaikomos dvi darbo įtampos zonos: 8–16 V DC (be jokio papildomo jungiklio) arba 12.1–16 V DC (kai įjungtas specialus jungiklis‑jumper).

• Išėjimo nominali įtampa ~12 V DC su galimybe maitinti iki 2 A nuolatinės srovės.

• Maksimalus įvesties srovės poreikis iki ~4 A, priklausomai nuo apkrovos.

• Montavimo dydis kompaktiškas — plokštė sujungiamu jungikliu, tvirtinimu, su montavimo instrukcija skirtas specialiai NVR korpusui.

• Sukurta ilgam veikimui: esant tinkamai baterijai ar maitinimo šaltiniui, NVR gali veikti nepriklausomai nuo tinklo, kad būtų užtikrintas nuolatinis vaizdo įrašymas ir stebėjimas.

Privalumai

• Didelis stabilumo lygis — sistema veiks net tada, kai sostinė elektros tiekimas nutrūks, nes maitinimo modulis leidžia veikti iš žemos įtampos šaltinio.

• Lengvas integravimas — nereikia keisti NVR konstrukcijos, modulis montuojamas vietoje esamo maitinimo bloko, mažinant diegimo laiką ir sudėtingumą.

• Taupymas — galimybė naudoti baterijas arba kitus žemos įtampos šaltinius (pvz., generatorius, saulės baterijas), sumažina priklausomybę nuo tinklo.

• Saugumo privalumas — vaizdo įrašymas svarbiuose objektuose (pvz., stebėjimo taškai, sandėliai, statybvietės) neprivalo sustoti elektros dingimo atveju.

• Tiksliai kontroliuojamas maitinimo našumas ir įtampa — du režimai leidžia optimizuoti baterijos eksploatacijos laiką bei saugoti bateriją nuo kritinio išsikrovimo, kai naudojama baterija.

Montavimas ir naudojimo rekomendacijos

• Montuokite modulį kvalifikuoto elektriko arba saugos sistemų specialisto – būtina užtikrinti, kad NVR būtų visiškai atjungtas nuo tinklo prieš montavimą, kad išvengti pavojaus diskui ar elektronikai.

• Pasirinkite įvesties šaltinį, atitinkantį modulio režimą: jei naudojate bateriją ar žemą įtampą – parinkite režimą 8–16 V. Jeigu baterija ar šaltinis turi virš 12 V ir norite apsaugoti nuo pernelyg gilaus išsikrovimo – įjunkite 12.1–16 V režimą (jumper įjungtas).

• Prieš galutinį įrengimą rekomenduojama išbandyti sistemos veikimą: prijungti bateriją ar maitinimą, įjungti NVR, patikrinti įrašymo funkciją, bei stebėti modulyje bei NVR programoje maitinimo būklę.

• Rekomenduojama naudoti bateriją arba šaltinį, kurio įtampa stabiliai laikosi 8–16 V (ar 12.1–16 V, jei pasirinktas režimas). Reikėtų užtikrinti, kad baterijos talpa atitiktų įrenginio apkrovą – galima naudoti lentelę ar formulę: Baterijos (Ah) × Įtampa (V) ÷ apkrova (W) = galimas veikimo laikas.

• Periodiškai (pvz., kartą per metus) patikrinkite baterijos būklę, jungčių švarą, modulio vidinę tvirtinimą bei NVR korpuso būklę – nors pats modulis nereikalauja aktyvios priežiūros, baterijos ir jungtys gali keistis laikui bėgant.
