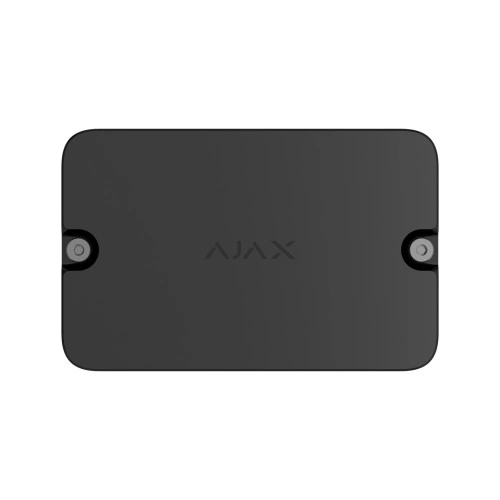

AJAX EN54 I/O Module (2×2)

Aprašymas

Paskirtis

AJAX EN54 I/O Module – belaidis modulis sukurtas vietoms, kur reikalinga sujungti jau esančius laidinius detektorius ar įrenginius (pvz., dūmų detektorius, spaudimo jungiklius, durų kontaktus) su Ajax belaidės sistemos hub’u. Jis suteikia galimybę modernizuoti vietas, kurioms numatyti privalomi priešgaisrinės signalizacijos sprendimai, ir leidžia naudoti tiek automatizacijos elementus (pvz., durų užraktus, ventiliacijos sistemas) kaip dalį saugos scenarijų.

Pagrindinės funkcijos

• Dvi įvestys: Modulis palaiko prijungimą iš dviejų laidinių įrenginių – tai gali būti signalai iš mygtukų, kontaktorių, srauto jungiklių, beam tipo detektorių ar kitų.

• Dvi išvestys (relės kontaktai): Turimi relės kontaktai, kurie gali aktyvuoti automatizavimo įrenginius – pvz., užrakto atlaisvinimą, evakuacijos apšvietimą, sireną ar kitą valdymo elementą.

• Sudėtingi laidinių grandinių palaikymas – įėjimai palaiko įvairius konfigūracijos tipus: NO (normali atvira), NC (normali uždara), EOL (vieno rezistoriaus) bei pažangesni 2EOL / 3EOL.

• Belaidė komunikacija – modulis naudoja Ajax radijo protokolą „Jeweller“ ir palaiko ryšio nuotolį iki ~1 700 metrų atviroje erdvėje.

• Autonomiškas maitinimas – modulis maitinamas iš dviejų CR123A baterijų, nereikalauja išorinio maitinimo bloko, todėl montavimas lankstesnis.

• Sabotažo apsauga bei diagnostika – modulio korpusas turi „tamper“ aptikimą, modulis stebi savą būklę, praneša apie ryšio praradimą, baterijos būklę, jutiklių grandinių klaidas.

Privalumai

• AJAX EN54 I/O Module – galimybė integruoti jau egzistuojančius laidinius sistemų komponentus į modernų Ajax belaidės sistemos tinklą — leidžia taupyti esamą infrastruktūrą.

• Efektyvus sprendimas sudėtingose instaliacijose — tokiose kaip dideli pastatai, viešosios erdvės, kur laidinių įrenginių palaikymas privalomas.

• Belaidis ryšys, ilgas veikimo laikas (iki ~5 metų baterijos) – mažesnis priežiūros poreikis.

• Didelė lankstumas automatizavimo srityje – įjungiant detektorius ir išvestims sukuriant scenarijus (pvz., detektorius suveikė → relė aktyvuota → doors open).

• Sertifikavimo atitikimas (EN54‑standartams) – tinkamas profesionaliems objektams, kur priešgaisrinė signalizacija turi būti patikrinta ir sertifikuota.

Montavimas ir naudojimo rekomendacijos

• Rinkitės montavimą viduje patalpoje (vidinės zonos) – įrenginys nėra skirtas lauko sąlygoms; temperatūros ir drėgmės ribos turi būti užtikrintos.

• Prieš galutinį montavimą atlikite rato „signal strength“ testą radijo ryšio tarp modulio ir hub’o – užtikrinkite, kad signalas būtų stabilus.

• Įvesties laidus montažkite naudojant atitinkamus kabelius, rekomenduojami – ugniai atsparūs (fire‑resistant) su tinkama skersine gyslų srove; ilgiausias rekomenduojamas laidų ilgis iki ~100 m (priklausomai nuo kabelio).

• Išvestis (relės kontaktus) prijunkite prie įrenginių, kurie turi savo maitinimą – modulis ne tiekti maitinimo į išvestis, t. y. prijungiamieji įrenginiai turi turėti savo 10‑250 V AC arba 10‑30 V DC tiekimą.

• Konfigūruokite įrenginį programinėje aplikacijoje: priskirkite zona, virtualią erdvę, nustatykite, kokio tipo grandinė prijungta (NO/NC/EOL), kurios relės išvestys veiks temoje.

• Periodiškai tikrinkite modulio būklę: baterijos lygį, „tamper“ pranešimus, ryšio būklę ir laidinių grandinių būklę (tikslumas, ar nėra trumpojo jungimo ar nutrūkimo).

Techninės specifikacijos
