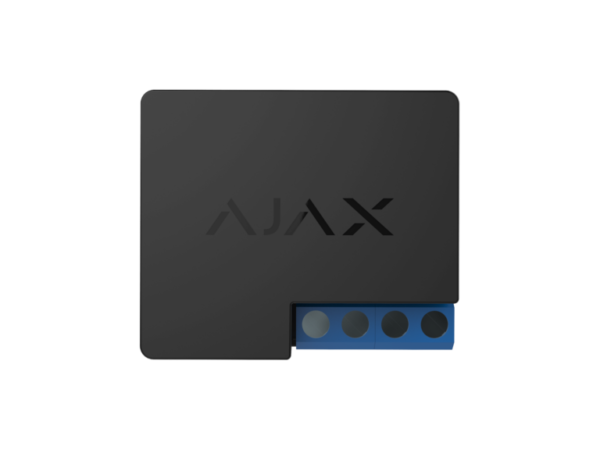

AJAX WallSwitch

Aprašymas

Paskirtis

Ajax WallSwitch yra skirtas montuoti į sąsają su elektros tinklu (110/230 V AC) ir valdyti maitinimą prijungtiems prietaisams: šildymo katilams, oro drėkintuvams, šviestuvams ar kitoms apkrovoms. Jis veikia kaip belaidė relė, kuri per „Jeweller“ protokolą jungiasi su AJAX hub’u ir suteikia galimybę valdyti, stebėti ir automatizuoti elektros grandines.
Be to, WallSwitch tiekiamas su apsaugomis nuo per daug srovės, įtampos šuolių ir temperatūros perkaitimo, taip užtikrinant tiek prietaisų, tiek pačios grandinės saugumą.

Pagrindinės funkcijos

• Belaidė komunikacija per „Jeweller“ protokolą, su dvipusiu ryšiu ir šifravimu. Veikimo atstumas iki ~1 000 m atviroje erdvėje.

• Galios relė su kontaktų istorija: leidžia įjungti/išjungti grandinę per programėlę, scenarijų ar funkcijos mygtuką.

• Energijos suvartojimo matavimas: įtampa, srovė, galia, energijos kiekis – naudotojas gali matyti duomenis programėlėje.

• Apsaugos mechanizmai:

  • Įtampos apsauga – veikimo riba, pvz., ~184‑253 V 230 V tinkle.

  • Srovės apsauga – maksimalus apkrovos srovės ribojimas (~13 A rezistinei apkrovai).

  • Temperatūros apsauga – relė išsijungia esant perkaitimui (~65 °C).

• Du veikimo režimai: bistabilus (įjungta/išjungta) arba impulsinis (nustatoma perjungimo trukmė nuo 1 iki 255 s). (Reikalinga programinės įrangos versija ≥ 5.54.1.0)

• Montavimo lankstumas: galima įstatyti į sieninį įleidžiamą dėžutę, elektros prietaiso korpusą arba ant DIN bėgelio su atitinkamu laikikliu.

Privalumai

• AJAX WallSwitch leidžia valdyti ir stebėti elektros prietaisus iš bet kurios vietos per programėlę.

• Integracija su AJAX saugos ir automatizacijos sistema – vienas sprendimas tiek saugai, tiek namų automatizacijai.

• Energijos suvartojimo stebėsena padeda optimizuoti sąnaudas ir greitai identifikuoti anomalijas.

• Apsaugos nuo įtampos šuolių, perkrovų ir temperatūros perkaitimo – didina saugumą.

• Belaidė komunikacija, greitas įjungimas/išjungimas (<0.2 s) ir didelis atstumas – didelis lankstumas.

Montavimas ir naudojimo rekomendacijos

• Montavimą turi atlikti kvalifikuotas elektrikų specialistas, nes įrenginys jungiamas prie 110/230 V tinklo.

• Pasirinkite vietą, kur radijo signalo stiprumas yra pakankamas (rekomenduojamos 2‑3 juostos „Jeweller“ signalui). Jei signalo lygis yra žemas, reikėtų apsvarstyti radijo signalo stiprintuvą.

• Prieš sąlygine eksploatacija patikrinkite, ar įjungimo/išjungimo funkcija veikia teisingai, prietaisas prijungtas, parametrų stebėjimo informacija programėlėje atnaujinama.

• Naudokite scenarijus: pavyzdžiui, „kai sistema įjungiama – išjunk prietaisus“, „eilinis perjungimas pagal grafiką“ ir pan. WallSwitch palaiko scenarijus automatizacijai.

• Patikrinkite, kad prie prietaiso prijungta apkrova neviršytų nurodytų limitų (3 kW, 13 A); jei jungiate indukcinę arba talpinę apkrovą (pvz., variklį), realus leistinas srovės dydis gali būti mažesnis (~8 A) pagal gamintojo instrukcijas.
